در این پست قصد داریم تا آموزش هواگیری رادیاتور را برای شما عزیزان قرار دهیم. با توجه به شروع فصل سرما،  و راه اندازی مجدد پکیج ها در منازل و محیط های کاری نیاز به هواگیری رادیاتور زیاد احساس میشود. زیرا مشاهده میشود که با وجود روشن بودن پکیج، تنها بخشی از رادیاتور گرم میشود و قسمت بالایی رادیاور سرد می باشد .در ادامه شما را با نحوه هواگیری رادیاتور آشنا میکنیم . همچنین در صورت نیاز میتوانید با البرز ۲۴ سرویس تماس بگیرید و مشکلات را مطرح کنید تا در اسرع وقت برطرف کنیم. در ادامه با آموزش هواگیری رادیاتور با ما همراه باشید.

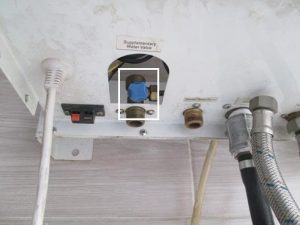

آموزش هواگیری رادیاتور

با آغاز فصل سرما و روشن کردن پکیج مشاهده می کنید که شوفاژ ها  یکنواخت گرم نمی شوند.

قسمت پایینی شوفاژ گرم است. اما قسمت بالایی آن هنوز سرد می باشد و یا بالعکس.

علت این مشکل وجود هوا در مسیر آب گرم رادیاتور می باشد که مانع از به جریان افتادن مناسب آب داخل رادیاتور می شود .

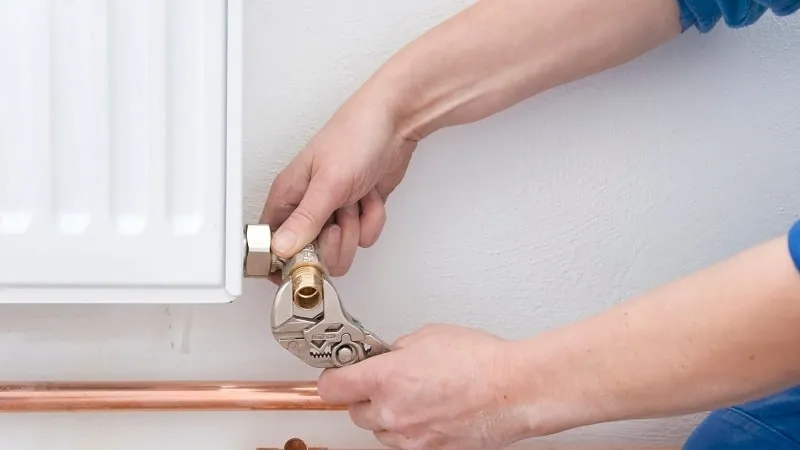

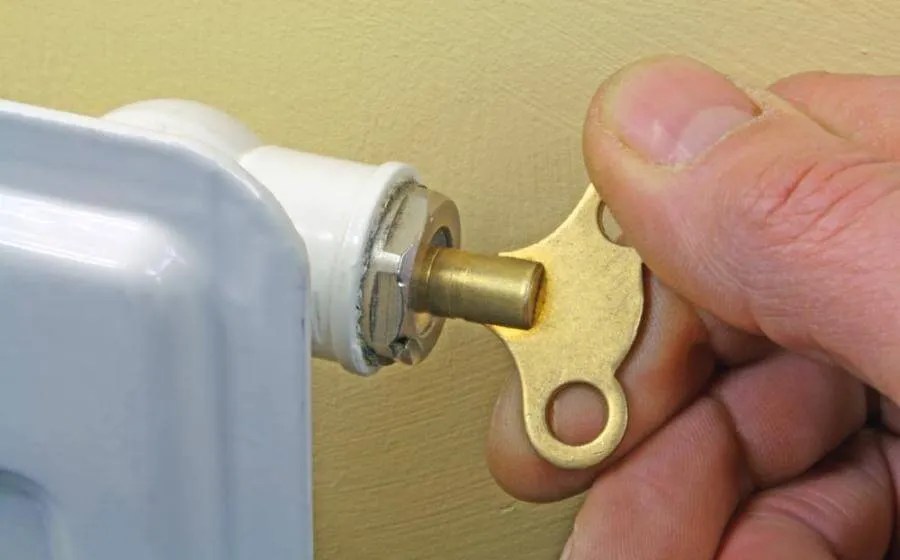

برای رفع این مشکل باید رادیاتورها را یک به یک هواگیری کنید که مسیر جریان آب گرم رادیاتور از هوا تخلیه شده و گرمای مناسبی در رادیاتورها داشته باشید.

آموزش هواگیری رادیاتور

برای آشنایی با انواع رادیاتور های موجود در بازار  ” آشنایی با انواع رادیاتور ” را مشاهده کنی

دلیل افت فشار در پکیج دیواری  چیست؟ دلیل مصرف بالای پکیج دیواری علت بالا رفتن فشار پکیچ دیواری

پکیج های دیواری در واقع موتورخانه های کوچکی هستند که در داخل واحدهای مسکونی یا اداری قرار گرفته، گرمایش و آبگرم مصرفی را تامین می نماید.

این پکیج ها دارای انواع گوناگونی می باشند که هر یک دارای مزایا و معایب خاص خود بوده و برای کاربرد خاصی طراحی شده اند.

دلیل افت فشار در پکیج دیواری

دلیل افت فشار در پکیج دیواری  چیست؟

دلیل مصرف بالای پکیج دیواری علت بالا رفتن فشار پکیچ دیواری

الف) پکیج دیواری از نظر تعداد مبدل حرارتی:

۱. پکیج دیواری تک مبدله: علت بالا رفتن فشار پکیچ دیواری

در این نوع از پکیج های دیواری که به عبارتی نسل اولیه پکیج های دیواری بوده اند و تا حدودی امروزه منسوخ شده اند، سیستم کارکرد کاملا شبیه آبگرمکن های سریع است.

در این پکیج ها تنها یک مبدل حرارتی بین شعله و آب وجود دارد (چه آبگرم مصرفی و یا آبگرم سیستم گرمایشی). این امر موجب وجود یک مشکل بزرگ می شود

و آن اینکه تبادل حرارت بین آبگرم مصرفی و شعله به صورت مستقیم امکان رسوب پذیری مبدل حرارتی را بالا می برد.

دلیل افت فشار در پکیج دیواری

۲٫ پکیج دیواری دو مبدله: علت بالا رفتن فشار پکیچ دیواری

در پکیج های دو مبدله یک مبدل حرارتی بین آب و شعله قرار دارد. مبدل دوم آبگرم مصرفی را توسط آبگرم تولید شده در مبدل اول گرم می نماید.

این سیکل کارکرد دو مزیت را بههمراه خواهد داشت اول تولید آبگرم مصرفی یکنواخت تر (نوسانات دمایی کمتر) و رسوب گیری کمتر مبدل های

حرارتی البته از معایب این سیستم نیز می توان به مواردی اشاره نمود اول آنکه در این حالت می بایست پمپ پکیج در تابستان نیز فعال باشد

و استهلاک دستگاه بالاتر می رود و دوم آنکه آبگرم مصرفی در زمان بیشتری تولید میگردد. بنابر موارد ذکر شده در بالا می بایست توجه داشت سختی آب

یکی از مهم ترین نکات انتخاب پکیج تک مبدله یا دو مبدله می باشد.

دلیل افت فشار در پکیج دیواری

علت بالا رفتن فشار پکیچ دیواری

ب) پکیج دیواری از نظر محفظه احتراق

۱٫ پکیج های دیواری دودکش دار

این پکیج ها اکسیژن مورد نیاز جهت احتراق را از محل نصب تامین کرده و مواد حاصل از احتراق آنها از خروجی دودکش دستگاه خارج می شود. این پکیج ها در حالتی که ساختمان دارای دودکش مناسب با

کشش مطلوب باشد کاربرد دارند.

۲٫ پکیج های دیواری فن دار: علت بالا رفتن فشار پکیچ دیواری

دلیل افت فشار در پکیج دیواری

این پکیج ها در مکان هایی که طول لوله دودکش کمتر از چهار متر باشد کاربرد دارند. طریقه کارکرد آنها بدین صورت است که هوای تازه یا اکسیژن مورد نیاز احتراق توسط جدار خارجی یک دودکش دوجداره

از محیط خارج وارد دستگاه شده و دود و مواد حاصل از احتراق توسط جدار داخلی همان دودکش به محیط بیرون فرستاده می شود. از مزیت های بزرگ این نوع پکیج ها عدم نیاز به دودکش ساختمانی و

عدم مصرف اکسیژن داخل محیط می باشد. علت بالا رفتن فشار پکیچ دیواری

دلیل افت فشار در پکیج دیواری

ج) پکیج های دیواری چگالشی: علت بالا رفتن فشار پکیچ دیواری

در این نوع پکیج ها از محصولات احتراق که هنوز دارای مقادیر قابل توجهی انرژی گرمایی هستند در جهت پیش گرمایش آب سرد ورودی به پکیج استفاده می شود. از آنجا که در این روش بخارآب موجود در

محصولات حاصل از احتراق به واسطه سردشدن چگالیده می شود به این نوع از پکیج ها چگالشی گفته می شود.

د) پکیج های مخزن دار: علت بالا رفتن فشار پکیچ دیواری

این پکیج ها دارای مخزن ذخیره ۶۰-۴۰ لیتر جهت آب گرم مصرفی هستند که نوسانات دمایی آب گرم مصرفی را بسیار کاهش می دهند.

دلیل افت فشار در پکیج دیواری

مزایای استفاده از پکیج های دیواری: دلیل افت فشار در پکیج دیواری بوتان چیست؟

۱- استقلال واحدهای آپارتمانی از یکدیگر

۲- عدم نیاز به فضای موتورخانه

۳- کنترل سیستم از داخل ساختمان

۴- سهولت در نصب و راه اندازی دلیل افت فشار در پکیج دیواری بوتان چیست؟

۵- راندمان بالا و صرفه جویی در هزینه و انرژی

۶- ابعاد کوچک

۷- تامین آب گرم در زمان کم

۸- کاهش مسیر لوله کشی

دلیل افت فشار در پکیج دیواری

معایب: علت بالا رفتن فشار پکیچ دیواری

این دستگاه نیز مانند سایر محصولات تاسیساتی در صورتی که به درستی انتخاب نشده و در نصب و راه اندازی آن دقت کافی به عمل نیاید مشکلاتی را در میزان آسایش و یا حتی امنیت استفاده کنندگان به وجود می آورد.

نکات مهم در انتخاب و استفاده از پکیج:

۱- نوع دستگاه علت بالا رفتن فشار پکیچ دیواری

با توجه به مطالب فوق که در خصوص انواع پکیج های دیواری مطرح گردید کارفرمایان محترم می توانند نوع دستگاه مورد نیاز خود را به سادگی انتخاب نمایند.

(شما می توانید در صورت وجود ابهام در انتخاب نوع دستگاه مورد نیاز خود از مشاوره رایگان گروه مهندسی ابتکار بهره مند گردید.)

۲-تامین اکسیژن مورد نیاز دستگاه و خروج مواد حاصل از احتراق

با توجه به توضیحات داده شده در معرفی انواع محفظه احتراق دستگاه، لازم است در محل هایی که بیش از ۳ متر با محیط بیرون فاصله دارند (طول معادل) از دستگاه های دودکش دار استفاده شود. جهت

این منظور می بایست دودکش با قطر ۱۵cm به صورت کاملا عمودی تا پشت بام قرار گیرد و در صورت هوابند بودن محیط از دریچه هوای تازه کاملا باز به محیط خارج جهت تامین اکسیژن مورد نیاز دستگاه

استفاده شود.

البته در صورت فاصله کم با محیط بیرون می توان از پکیج فن دار با دودکش دوجداره نیز استفاده گردد.

۳-جلوگیری از رسوب با استفاده از رسوب گیر مغناطیسی

۴-در کلیه پکیج های دیواری اولویت گرمایش با آبگرم مصرفی می باشد لذا استفاده بی وقفه از آب گرم می تواند موجب سرد شدن سیستم گرمایش شود.

۵-محل نصب پکیج نباید بالای اجاق گاز و سایر وسایل گرمازا نباشد.

۶-محل نصب می بایست حداقل ۱۲۰cm  از زیر، ۱۵cm از کنار، ۱۰۰cm از مقابل و ۳۰cm از بالا تا زیر دریچه دودکش فاصله داشته باشد

که هرچه فاصله عمودی پکیج تا دودکش بیشتر باشد، مکش دودکش بهتر خواهد بود.

دلیل افت فشار در پکیج دیواری

در این مقاله تلاش شده است موارد اصلی به صورت کلی به اطلاع علاقه مندان و کارفرمایان محترم برسد لذا افرادی که نیاز به اطلاعات فنی تر و دقیق تر دارند

را به مطالعه ی مقررات ملی ساختمان و هند بوک های مربوطه دعوت می نماییم

عیب یابی پکیج دیواری آبگرم سریع و ساده دلیل افت فشار در پکیج دیواری بوتان چیست؟

علت مشکل پکیج دیواری

عیب ۱ : سیستم گرمایش کار میکند ولی ردیاتور ها گرمای مطلوب را ندارند علت چیست؟

۱- کوتاه بودن ارتفاع شعله (به علت کم بودن فشار گاز ساختمان و یا تنظیم نبودن شیرگاز)
۲- کم بودن ظرفیت حرارتی دستگاه نسبت به بار گرمایشی ساختمان
۳- وجود هوا در مدار
۴- نیمه باز بودن شیرهای رفت و برگشت دستگاه دلیل افت فشار در پکیج دیواری بوتان چیست؟
۵- ضعیف شدن فنر سوپاپ بای پاس یا رسوب گرفتن دریچه آب (سوپاپ نیمه باز مانده است)
۶- استفاده از سوپاپ بای پاس نامناسب
۷- کاهش دقت NTC گرمایش
۸- وجود اشکال در پمپ ( ۱/دورپایین۲/دبی کم۳/شکستن پروانه پمپ۴/وجود شن و ماسه در پمپ)
۹- پایین بودن فشار در مدار گرمایش
۱۰- رسوب گرفتن مبدل و ردیاتور ها
۱۱- استفاده از ردیاتور های با جنس نا مرغوب
۱۲- استفاده از دودکش نامناسب
۱۳- وجود خرابی در شیر سه راهه (در نوع دو مبدله) دلیل افت فشار در پکیج دیواری بوتان چیست؟
۱۴- خرابی کلید حرارتی یا استفاده از کلید حرارتی نا مناسب
۱۵- لوله کشی نامناسب مدار گرمایش (پیچ و خم های زیاد – سایز نامناسب )
۱۶- جابجا بستن لوله های رفت و برگشت ردیاتور ها
۱۷- خرابی پتاسیومتر گرمایش
۱۸- نزدیکی بیش از حد رادیاتور به پکیج دیواری آبگرم ( بویژه در لوله کشی انشعابی )
۱۹- خرابی برد کنترل

پکیج های دیواری بوتان  در واقع موتور خانه های کوچکی هستند که در ساختمان های مسکونی و اداری مورد استفاده قرار می گیرند. در این مقاله قصد داریم به دلایل بالا رفتن فشار پکیج دیواری

بپردازیم. در ابتدا باید بدانیم که فشار مناسب پکیج های دیواری معمولا بین ۱٫۵ تا ۰٫۷ بار می باشد.اما گاهی این فشار تغییر می کند و کم و یا زیاد می شود.

شما باید به طور منظم فشار نمایش داده شده بر روی دستگاه را چک کنید بطور مثال هر هفته این کار را انجام دهید تا مطمئن شوید فشار دستگاه بین ۱٫۵  تا ۰٫۷ بار باشد در غیر اینصورت اگر درجه فشار

برای مدت طولانی روی صفر بماند و یا از حد طبیعی بیشتر باشد و پکیج کار کند آسیب جدی به پمپ و قطعات دیگر میرسد.

علت کم و زیاد شدن فشار در پکیج بوتان

۱- خرابی شیر اطمینان یا شیر تخلیه

آنچه در تمام پکیج های معمولا با بالا رفتن فشار اتفاق می افتد به این صورت است که، با رسیدن فشار آب مدار گرمایش به بیش از ۳  بار، شیر تخلیه یا شیر اطمینان باز شده و با

 خارج کردن آب از مدار گرمایش فشار را کاهش می دهد.

علت کم و زیاد شدن فشار در پکیج بوتان

راه حل: توصیه می شود که شیر را به آرامی باز کنید تا هوا خارج گردد. و توجه داشته باشید که در هنگام انجام این کار دستگاه باید در حالت خاموش قرار گیرد.

نحوه تست کردن شير اطمينان سه بار: اگر  قبل  از  رسیدن فشار آب مدارگرمایش به ۳ بار از شیر اطمینان آب چكه کند، شیر اطمینان سه بار معیوب است. در صورت معیوب بودن

شیر اطمینان، فشار آب مدار گرمایش کم کم افت کرده و پكیج خطای کمبود فشار آب مدار گرمایش می دهد. محل نصب شیراطمینان سه بار عموما در بلوک رفت است.

علت کم و زیاد شدن فشار در پکیج بوتان

۲– خرابی شیر پرکن

در صورت معیوب بودن شیر پرکن، فشار آب مدار گرمایش بدون باز کردن شیر پرکن کم کم بالا می رود و از شیر اطمینان سه بار آب خارج می شود.

۳- خرابی منبع انبساط

اگر در زمانی که مدار گرمايي پر از آب باشد از قسمت شير هواگيری مخزن انبساط به جای هوا آب خارج شود مخزن انبساط سوراخ شده و بايستی تعويض گردد. در صورت معيوب بودن مخزن انبساط در

زمان استفاده از رادياتورها، با بالا رفتن دمای آب گرمايي کم کم فشار آب مدار گرمايش نيز بالا رفته و از مرز ۳ بار می گذرد و از شير اطمينان ۳ بار گرمايي آب  خارج می گردد.

علت کم و زیاد شدن فشار در پکیج بوتان

نحوه تست مخزن انبساط: فشار  هوای داخل منبع انبساط در زمانی که آب در مدار گرمایي نباشد، بایستی بین۶/۰ تا ۲/ ۲ بار باشد بنابراین برای تست سالم بودن مخزن انبساط بایستی آب مدار

گرمایي را تخلیه کرد و با فشارسنج میزان هوای منبع انبساط را اندازه گیری نمود.

۴ – خرابی پمپ یا برد اصلی

در صورت معیوب بودن پمپ در پكیج های تک مبدله، پكیج در مود آب گرم کار می کند ولی در مود گرمایي پس از چند ثانیه روشن شدن شعله پكیج خاموش شده و فشار آب مدار

گرمایي سریع بالا رفته و شیر اطمینان عمل می کند و مدار ترموستات حد گرمایي باز  شده و پكیج خطای گرمای بیش از حد می دهد اما در پكیج های دو مبدله در   هر دو مود این

اتفاق می افتد. نشانه بارز کار نكردن پمپ این است که با روشن شدن شعله در حالت گرمایي دمای گرمایي ثابت می ماند و بالا نمی رود و پكیج پس از چند ثانیه روشن بودن شعله،

خطای باز بودن ترموستات حد می دهد.

نحوه تست پمپ : پشت پمپ را باز کرده و از روان بودن روتور آن اطمینان حاصل کنید. سپس در همین حالت پكیج را در مودگرمایي روشن کرده و از گردش روتور اطمینان حاصل کنید. البته در زمان روشن

بودن پكیج در مود گرمایي می بایست برق ورودی به پمپ را با اهم متر تست کرده که ۲۲۰ ولت باشد چون ممكن است برد معیوب بوده و برق به پمپ نمیفرستد.

علت کم و زیاد شدن فشار در پکیج بوتان

دلایل زیادی برای افزایش فشار پکیج دیواری می تواند وجود داشته باشد که در بالا به بعضی از آن ها اشاره کردیم. اما در اکثر پکیج های با روشی ساده می توان فشار را پایین آورد.

•  شیر ورودی آب را ببندید تا آبی وارد پکیج نشود.
•  شیر پرکن پکیج را به آرامی باز کنید.
•  یکی از شیرهای آب گرم خانگی را باز کنید.
•  فشار مانومتر با تخلیه آب گرم از شیر تخلیه کم کم پایین می آید.
•  اکنون شیر آب گرم  مصرفی را ببندید.
•  شیر پرکن را نیز ببندید.
• ورودی آب سرد را باز کنید و دوباره فشار مانومتر را تنظیم کنید.
